2.3 Primeiro programa

Nesta seção seguiremos um passo a passo de construção de um primeiro programa com a biblioteca ABCg. Será o nosso “Hello, World!” similar ao exemplo da ABCg mostrado na seção 1.5, mas sem o triângulo colorido renderizado com OpenGL.

Configuração inicial

  1. Faça uma cópia (ou fork) de https://github.com/hbatagelo/abcg.git. Assim você poderá modificar livremente a biblioteca e armazená-la em seu repositório pessoal.

  2. Como a ABCg já tem um projeto de exemplo chamado helloworld, vamos chamar o nosso de firstapp. Em abcg/examples, crie o subdiretório abcg/examples/firstapp.

    A escolha de deixar o projeto como um subdiretório de abcg/examples é conveniente pois podemos replicar a configuração de abcg/examples/helloworld. Assim, bastará construir a ABCg e o nosso projeto será automaticamente construído como um exemplo adicional da biblioteca.

  3. Abra o arquivo abcg/examples/CMakeLists.txt e acrescente a linha add_subdirectory(firstapp). O conteúdo ficará assim:

    add_subdirectory(helloworld)
add_subdirectory(firstapp)

    Dessa forma o CMake incluirá o subdiretório firstapp na busca de um script CMakeLists.txt contendo a configuração do projeto.

  4. Crie o arquivo abcg/examples/firstapp/CMakeLists.txt. Edite-o com o seguinte conteúdo:

    project(firstapp)
add_executable(${PROJECT_NAME} main.cpp openglwindow.cpp)
enable_abcg(${PROJECT_NAME})

    O comando project na primeira linha define o nome do projeto. Em seguida, add_executable define que o executável terá o mesmo nome definido em project e será gerado a partir dos fontes main.cpp e openglwindow.cpp (não é necessário colocar os arquivos .h ou .hpp). Por fim, a função enable_abcg() configura o projeto para usar a ABCg. Essa função é definida em abcg/cmake/ABCg.cmake, que é um script CMake chamado a partir do CMakeLists.txt do diretório raiz.

  5. Em abcg/examples/firstapp, crie os arquivos main.cpp, openglwindow.cpp e openglwindow.hpp. Vamos editá-los a seguir.

main.cpp

Em main.cpp definiremos a função main:

#include "abcg.hpp"
#include "openglwindow.hpp"

int main(int argc, char **argv) {
  // Create application instance
  abcg::Application app(argc, argv);

  // Create OpenGL window
  auto window{std::make_unique<OpenGLWindow>()};
  window->setWindowSettings({.title = "First App"});

  // Run application
  app.run(std::move(window));

  return 0;
}

  • Nas duas primeiras linhas são incluídos os arquivos de cabeçalho: abcg.hpp faz parte da ABCg e dá acesso às principais classes e funções da biblioteca; openglwindow.hpp é o arquivo que acabamos de criar e que terá a definição de uma classe OpenGLWindow responsável pelo comportamento da janela da aplicação;

  • Na linha 6 é definido um objeto app da classe abcg::Application, responsável pelo gerenciamento da aplicação;

  • Na linha 9 é criado um ponteiro inteligente (smart pointer) window para uma instância de OpenGLWindow;

  • Na linha 10 é definido o título da janela. setWindowSettings é uma função membro de abcg::OpenGLWindow (classe base de OpenGLWindow) e recebe uma estrutura abcg::WindowSettings contendo as configurações da janela;

  • Na linha 13, a função membro abcg::Application::run é chamada para inicializar os subsistemas da SDL, inicializar a janela recém-criada e entrar no laço principal da aplicação.

Observação
  • Todas as classes e funções da ABCg fazem parte do namespace abcg.
  • O código acima usa diferentes conceitos de C++ moderno:
    1. A palavra-chave auto para dedução automática do tipo de variável a partir de sua inicialização;
    2. A criação de um ponteiro inteligente com std::make_unique;
    3. O uso de inicialização uniforme com chaves;
    4. O uso de inicializadores designados para inicializar o membro title da estrutura abcg::WindowSettings diretamente através de seu nome;
    5. O uso de std::move para indicar que o ponteiro inteligente window está sendo transferido (e não copiado) para abcg::Application.

Internamente a ABCg usa tratamento de exceções. As exceções são lançadas como objetos da classe abcg::Exception, derivada de std::exception. Vamos alterar um pouco o código anterior para capturar as exceções que possam ocorrer e imprimir no console a mensagem de erro correspondente. O código final de main.cpp ficará assim:

#include <fmt/core.h>

#include "abcg.hpp"
#include "openglwindow.hpp"

int main(int argc, char **argv) {
  try {
    // Create application instance
    abcg::Application app(argc, argv);

    // Create OpenGL window
    auto window{std::make_unique<OpenGLWindow>()};
    window->setWindowSettings({.title = "First App"});

    // Run application
    app.run(std::move(window));
  } catch (const abcg::Exception &exception) {
    fmt::print(stderr, "{}\n", exception.what());
    return -1;
  }
  return 0;
}

O que mudou aqui é que o código anterior foi colocado dentro do escopo try de um bloco try...catch. No escopo catch, a função fmt::print imprime no erro padrão (stderr) a mensagem de erro associada com a exceção capturada. fmt::print faz parte da biblioteca {fmt}, incluída pelo cabeçalho fmt/core.h. Ela permite a formatação de strings usando uma sintaxe parecida com as f-strings da linguagem Python5.

openglwindow.hpp

No arquivo openglwindow.hpp vamos definir a classe OpenGLWindow que será responsável pelo gerenciamento do conteúdo da janela da aplicação:

#ifndef OPENGLWINDOW_HPP_
#define OPENGLWINDOW_HPP_

#include "abcg.hpp"

class OpenGLWindow : public abcg::OpenGLWindow {};

#endif

Observe que nossa classe OpenGLWindow é derivada de abcg::OpenGLWindow, que faz parte da ABCg.

abcg::OpenGLWindow gerencia uma janela capaz de renderizar gráficos com a API OpenGL. A classe possui um conjunto de funções virtuais que podem ser substituídas pela classe derivada de modo a alterar o comportamento da janela. O comportamento padrão é desenhar a janela com fundo preto, com um contador de FPS (frames per second, ou quadros por segundo) sobreposto no canto superior esquerdo da janela, e um botão no canto inferior esquerdo para alternar entre tela cheia e modo janela (com atalho pela tecla F11). O contador e o botão são gerenciados pela biblioteca Dear ImGui (no restante do texto vamos chamá-la apenas de ImGui).

Por enquanto nossa classe não faz nada de especial. Ela só deriva de abcg::OpenGLWindow e não define nenhuma função ou variável membro. Mesmo assim, já podemos construir a aplicação. Experimente fazer isso. Na linha de comando, use o script build.sh (Linux/macOS) ou build.bat (Windows). Se você estiver no Visual Studio Code, abra a pasta abcg pelo editor, use a opção de configuração do CMake e então construa o projeto (F7). O executável será gerado em abcg/build/bin/firstapp.

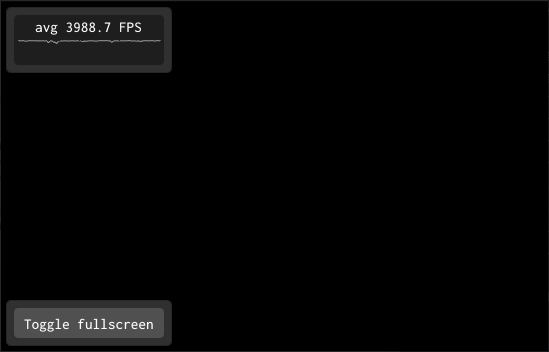

Da forma como está, a aplicação mostrará uma janela com fundo preto e os dois controles de GUI (widgets) mencionados anteriomente. Isso acontece porque OpenGLWindow não está substituindo nenhuma das funções virtuais de abcg::OpenGLWindow. Todo o comportamento está sendo definido pela classe base:

Vamos alterar o conteúdo e o comportamento dessa nossa janela OpenGLWindow. Imitaremos o comportamento do projeto helloworld que cria uma pequena janela da ImGui. Modifique openglwindow.hpp para o código a seguir:

#ifndef OPENGLWINDOW_HPP_
#define OPENGLWINDOW_HPP_

#include <array>

#include "abcg.hpp"

class OpenGLWindow : public abcg::OpenGLWindow {
 protected:
  void initializeGL() override;
  void paintGL() override;
  void paintUI() override;

 private:
  std::array<float, 4> m_clearColor{0.906f, 0.910f, 0.918f, 1.0f};
};

#endif

initializeGL, paintGL e paintUI substituem funções virtuais de abcg::OpenGLWindow. A palavra-chave override é opcional mas é recomendável, pois deixa explícito que as funções são substituições das funções virtuais da classe base:

  • initializeGL é onde colocaremos os comandos de inicialização do estado da janela e do OpenGL. Internamente a ABCg chama essa função apenas uma vez no início do programa, após ter inicializado os subsistemas da SDL e o OpenGL.

  • paintGL é onde colocaremos todas as funções de desenho do OpenGL. Internamente a ABCg chama essa função continuamente no laço principal da aplicação, uma vez para cada quadro (frame) de exibição. Por exemplo, na imagem acima, paintGL estava sendo chamada a uma média de 3988.7 vezes por segundo;

  • paintUI é onde colocaremos todas as funções de desenho de widgets da ImGui (botões, menus, caixas de seleção, etc). Internamente, paintUI é chamado sempre que paintGL é chamado;

  • m_clearColor é um arranjo de quatro valores float entre 0 e 1. Esses valores definem a cor de fundo da janela (neste caso, um cinza claro).

Observação

Poderíamos ter definido m_clearColor da seguinte forma, mais familiar aos programadores em C:

float m_clearColor[4] = {0.906f, 0.910f, 0.918f, 1.0f};

Entretanto, em C++ o std::array é a forma recomendada e mais segura de trabalhar com arranjos.

openglwindow.cpp

Em openglwindow.cpp definiremos as funções virtuais substituídas:

#include <fmt/core.h>

#include "openglwindow.hpp"

#include <imgui.h>

void OpenGLWindow::initializeGL() {
  auto windowSettings{getWindowSettings()};
  fmt::print("Initial window size: {}x{}\n", windowSettings.width,
             windowSettings.height);
}

void OpenGLWindow::paintGL() {
  // Set the clear color
  abcg::glClearColor(m_clearColor[0], m_clearColor[1], m_clearColor[2],
                     m_clearColor[3]);
  // Clear the color buffer
  abcg::glClear(GL_COLOR_BUFFER_BIT);
}

void OpenGLWindow::paintUI() {
  // Parent class will show fullscreen button and FPS meter
  abcg::OpenGLWindow::paintUI();

  // Our own ImGui widgets go below
  {
    // Window begin
    ImGui::Begin("Hello, First App!");

    // Static text
    auto windowSettings{getWindowSettings()};
    ImGui::Text("Current window size: %dx%d (in windowed mode)",
                windowSettings.width, windowSettings.height);

    // Slider from 0.0f to 1.0f
    static float f{};
    ImGui::SliderFloat("float", &f, 0.0f, 1.0f);

    // ColorEdit to change the clear color
    ImGui::ColorEdit3("clear color", m_clearColor.data());

    // More static text
    ImGui::Text("Application average %.3f ms/frame (%.1f FPS)",
                1000.0 / ImGui::GetIO().Framerate, ImGui::GetIO().Framerate);

    // Window end
    ImGui::End();
  }
}

No início do arquivo, observe que é incluído o cabeçalho imgui.h para o uso das funções da ImGui.

Vejamos com mais atenção o trecho com a definição de OpenGLWindow::initializeGL:

void OpenGLWindow::initializeGL() {
  auto windowSettings{getWindowSettings()};
  fmt::print("Initial window size: {}x{}\n", windowSettings.width,
             windowSettings.height);
}

Na linha 8, windowSettings é uma estrutura abcg::WindowSettings retornada por abcg::OpenGLWindow::getWindowSettings() com as configurações da janela. Na linha 9, fmt::print imprime no console o tamanho da janela6.

Observe agora o trecho com a definição de OpenGLWindow::paintGL:

void OpenGLWindow::paintGL() {
  // Set the clear color
  abcg::glClearColor(m_clearColor[0], m_clearColor[1], m_clearColor[2],
                     m_clearColor[3]);
  // Clear the color buffer
  abcg::glClear(GL_COLOR_BUFFER_BIT);
}

Aqui são chamadas duas funções do OpenGL: glClearColor e glClear.

  • glClearColor é utilizada para determinar a cor que será usada para limpar a janela7. A função recebe quatro parâmetros do tipo float (red, green, blue, alpha), que correspondem a componentes de cor RGB e um valor adicional de opacidade (alpha). Esse formato de cor é chamado de RGBA. Os valores são fixados (clamped) no intervalo \([0,1]\) em ponto flutuante.
  • glClear, usando como argumento a constante GL_COLOR_BUFFER_BIT, limpa a janela com a cor especificada na última chamada de glClearColor.

Em resumo, nosso paintGL limpa a tela com a cor RGBA especificada em m_clearColor.

Importante

  • As funções do OpenGL são prefixadas com as letras gl;

  • As constantes do OpenGL são prefixadas com GL_.

  • A versão mais recente do OpenGL é a 4.6. A documentação de cada versão está disponível em https://www.khronos.org/registry/OpenGL/.

  • Neste curso, usaremos as funções do OpenGL que são comuns ao OpenGL ES 3.0 de modo a manter compatibilidade com o WebGL 2.0. Assim conseguiremos fazer aplicações que rodam tanto no desktop quanto no navegador.

Observação

Na ABCg, podemos usar as funções gl dentro do namespace abcg de modo a rastrear erros do OpenGL com o sistema de tratamento de exceções da ABCg.

Por exemplo, ao escrevermos abcg::glClear no lugar de glClear, estamos na verdade chamando uma função wrapper que verifica automaticamente se a chamada da função OpenGL é válida. Se algum erro ocorrer, uma exceção é lançada e capturada pelo catch que implementamos na função main. A mensagem de erro (a string em exception.what()) inclui a descrição do erro, o nome do arquivo, o nome da função e o número da linha do código onde o erro foi detectado. Isso pode ser muito útil para a depuração de erros do OpenGL. Por isso, sempre que possível, prefixe as funções do OpenGL com abcg::.

A verificação automática de erros do OpenGL é habilitada somente quando a aplicação é compilada no modo Debug. Não há sobrecarga nas chamadas das funções do OpenGL com o namespace abcg quando a aplicação é compilada em modo Release.

Agora vamos à definição de OpenGLWindow::paintUI, responsável pelo desenho da interface usando a ImGui:

void OpenGLWindow::paintUI() {
  // Parent class will show fullscreen button and FPS meter
  abcg::OpenGLWindow::paintUI();

  // Our own ImGui widgets go below
  {
    // Window begin
    ImGui::Begin("Hello, First App!");

    // Static text
    auto windowSettings{getWindowSettings()};
    ImGui::Text("Current window size: %dx%d (in windowed mode)",
                windowSettings.width, windowSettings.height);

    // Slider from 0.0f to 1.0f
    static float f{};
    ImGui::SliderFloat("float", &f, 0.0f, 1.0f);

    // ColorEdit to change the clear color
    ImGui::ColorEdit3("clear color", m_clearColor.data());

    // More static text
    ImGui::Text("Application average %.3f ms/frame (%.1f FPS)",
                1000.0 / ImGui::GetIO().Framerate, ImGui::GetIO().Framerate);

    // Window end
    ImGui::End();
  }
}

  • Na linha 23 é chamada a função membro paintUI da classe base. A paintUI da classe base mostra o medidor de FPS e o botão para alternar a tela cheia.

  • Na linha 28 é criada uma janela da ImGui com o título “Hello, First App!” A partir desta linha, até a linha 47, todas as chamadas a funções da ImGui criam widgets dentro dessa janela. Apenas para isso ficar mais explícito, todo o código está dentro do escopo delimitado pelas chaves nas linhas 26 e 48.

  • Na linha 32 é criado um texto estático mostrando o tamanho atual da janela.

  • Na linha 37 é criado um slider horizontal que pode variar de 0 a 1 em ponto flutuante. O valor do slider é armazenado em f. A variável f é declarada como static para que seu estado seja retido entre as chamadas de paintUI (outra opção é declarar a variável como membro da classe).

  • Na linha 40 é criado um widget de edição de cor para alterar os valores de m_clearColor.

  • Na linha 43 é criado mais um texto estático com informações de FPS extraídas de ImGui::GetIO().Framerate.

Esse código é praticamente o mesmo do “Hello, World!” Construa a aplicação para ver o resultado:

A seguir temos alguns exemplos de uso de outros widgets da ImGui. Experimente incluir esses trechos de código no paintUI:

  • Botões:

    // 100x50 button
if (ImGui::Button("Press me!", ImVec2(100, 50))) {
  fmt::print("Button pressed.\n");
}

// Nx50 button, where N is the remaining width available
ImGui::Button("Press me!", ImVec2(-1, 50));
// See also IsItemHovered, IsItemActive, etc
if (ImGui::IsItemClicked()) {
  fmt::print("Button pressed.\n");
}

  • Checkbox:

    static bool enabled{true};
ImGui::Checkbox("Some option", &enabled);
fmt::print("The checkbox is {}\n", enabled ? "enabled" : "disabled");

  • Combo box:

    static std::size_t currentIndex{};
std::vector<std::string> comboItems{"AAA", "BBB", "CCC"};

if (ImGui::BeginCombo("Combo box", comboItems.at(currentIndex).c_str())) {
  for (auto index{0u}; index < comboItems.size(); ++index) {
    const bool isSelected{currentIndex == index};
    if (ImGui::Selectable(comboItems.at(index).c_str(), isSelected))
      currentIndex = index;

    // Set the initial focus when opening the combo (scrolling + keyboard
    // navigation focus)
    if (isSelected) ImGui::SetItemDefaultFocus();
  }
  ImGui::EndCombo();
}

fmt::print("Selected combo box item: {}\n", comboItems.at(currentIndex));

  • Menu (em uma janela de tamanho fixo e com o flag adicional ImGuiWindowFlags_MenuBar para permitir o uso da barra de menu):

    ImGui::SetNextWindowSize(ImVec2(300, 100));
auto flags{ImGuiWindowFlags_MenuBar | ImGuiWindowFlags_NoResize};
ImGui::Begin("Window with menu", nullptr, flags);
{
  bool save{};
  static bool showCompliment{};  // Hold state

  // Menu Bar
  if (ImGui::BeginMenuBar()) {
    // File menu
    if (ImGui::BeginMenu("File")) {
      ImGui::MenuItem("Save", nullptr, &save);
      ImGui::EndMenu();
    }
    // View menu
    if (ImGui::BeginMenu("View")) {
      ImGui::MenuItem("Show Compliment", nullptr, &showCompliment);
      ImGui::EndMenu();
    }
    ImGui::EndMenuBar();
  }

  if (save) {
    // Save file...
  }

  if (showCompliment) {
    ImGui::Text("You're a beautiful person.");
  }
}
ImGui::End();

  • Mais sliders:

    static std::array pos2d{0.0f, 0.0f};
ImGui::SliderFloat2("2D position", pos2d.data(), 0.0, 50.0);

static std::array pos3d{0.0f, 0.0f, 0.0f};
ImGui::SliderFloat3("3D position", pos3d.data(), -1.0, 1.0);

Infelizmente, a ImGui não tem um manual com exemplos de uso de todos os widgets suportados. A melhor referência atualmente é o código da função ImGui::ShowDemoWindow em abcg/external/imgui/imgui_demo.cpp. Essa função cria uma janela de demonstração contendo uma grande variedade de exemplos de uso de widgets e recursos da ImGui. No exemplo “Hello, World!” tal janela é exibida quando o checkbox “Show demo window” está ativado.

Observação

A ImGui é uma biblioteca de GUI que trabalha em modo imediato, isto é, não retém o estado das janelas e widgets (o “Im” de ImGui vem de immediate mode). Isso significa que, sempre que paintUI é chamado, a GUI é redefinida por completo. O gerenciamento da persistência de estado deve ser feito pelo usuário, por exemplo, através de variáveis estáticas ou variáveis membros da classe.

Exercício

Usando o projeto firstapp como base, faça um “Jogo da Velha” com interface composta de widgets da ImGui:

  • Simule o tabuleiro do jogo com um arranjo de 3x3 botões. Inicialmente deixe os botões sem texto. Cada vez que um botão for pressionado, substitua-o por um X ou O de acordo com o turno do jogador;
  • Use um widget de texto estático para mostrar informações como o resultado do jogo e o turno atual;
  • Inclua um menu com uma opção para reiniciar o jogo.

Explore diferentes funções da biblioteca, tais como:

  • ImGui::Columns para fazer arranjos de widgets;
  • ImGui::Spacing para adicionar espaçamentos verticais;
  • ImGui::SameLine para criar widgets lado-a-lado e ajustar o espaçamento horizontal;
  • ImGui::Separator() para desenhar linhas de separação.

Um exemplo é dado a seguir:

Compilando para WebAssembly

Para compilar para WebAssembly basta usar o script build-wasm.sh (Linux/macOS) ou build-wasm.bat (Windows). Apenas certifique-se de habilitar antes as variáveis de ambiente do SDK do Emscripten como fizemos na seção 1.5.

Após a construção do projeto, os arquivos resultantes (firstapp.js e firstapp.wasm) estarão no subdiretório public. Para usá-los, precisamos de um arquivo HTML.

Faça uma cópia de um dos arquivos HTML já existentes (helloworld.html, full_window.html ou full_window_console.html). No final do arquivo copiado, mude a string src="helloworld.js" para src="firstapp.js", assim:

<script async type="text/javascript" src="firstapp.js"></script>

Para testar, monte o servidor local com runweb.sh ou runweb.bat e abra o arquivo HTML em http://localhost:8080/.

Dica

Disponibilize o conteúdo web de seus projetos no GitHub Pages para formar um portfólio de atividades feitas no curso:

  1. Na sua conta do GitHub, crie um repositório com visibilidade pública. Pode ser seu próprio fork da ABCg.

  2. No diretório raiz, crie um subdiretório firstapp com os arquivos firstapp.*, mas renomeie firstapp.html para index.html;

  3. Nas configurações do repositório no GitHub, habilite o GitHub Pages informando o branch que será utilizado (por exemplo, main).

O conteúdo estará disponível em https://username.github.io/reponame/firstapp/ onde username e reponame são respectivamente seu nome de usuário e o nome do repositório.

Ao longo do curso, suba seus projetos nesse repositório. No diretório raiz, mantenha um index.html com a descrição do portfólio e o link para cada página de projeto.

  1. Um subconjunto da {fmt} foi incorporado à biblioteca de formatação de texto no C++20, mas ainda não há suporte equivalente ao fmt::print (impressão formatada com saída padrão).↩︎

  2. O tamanho padrão para uma aplicação desktop é 800x600. Na versão para web, a janela pode ser redimensionada de acordo com a regra CSS do elemento canvas do HTML5.↩︎

  3. Mais precisamente, glClearColor define a cor que será utilizada para limpar os buffers de cor do framebuffer. Veremos mais sobre o conceito de framebuffer nos próximos capítulos.↩︎
